Was ist das "Active Cradle"?

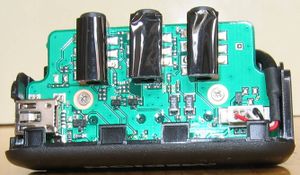

Innenleben Teil 1

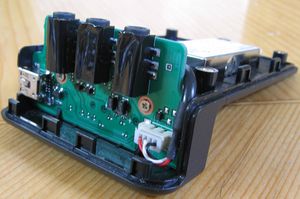

Innenleben Teil 2

Innenleben Teil 3

Das Active Cradle, auch Aktivhalterung oder kurz AC genannt, ist eine verbesserte Einbauhalterung von Medion für die Geräte Medion PNA470, 4410 sowie 4425 (und teilweise PNA465/4210). Bei diesen Geräten gibt es eine Kontaktleiste an der Unterseite mit folgenden Eingängen:

• TMC-Antenne
• Spannungsversorgung
• Lautsprecherausgang
• Mikrofoneingang

Das Active Cradle gibt es in gundsätzlich zwei verschiedenen Versionen. Es gibt das Active Cradle mit und ohne Funkempfänger für die Lenkradfernbedienung. Die Aktivhalterung für den PNA4425 verfügt zusätzlich über einen FM-Transmitter um Sprachansagen oder MP3's ohne Kabelanbindung auch über die Lautsprecher des Autoradios ausgeben zu können.

Das Active Cradle dient nun dazu, das Navigationsgeräte ohne mühsames Einstecken jedes einzelnen Kabels in das Gerät mit TMC-Antenne, Spannung, usw. zu versorgen.
Das Anbringen und Lösen des Navis ist dadurch wesentlich einfacher und komfortabler. Daher bietet es sich auch an wenn das PNA Navi "fest" ins Auto integriert werden soll.

Die ggf. mitgelieferte Lenkradfernbedienung funktioniert nur, wenn das Active Cradle genutzt, mit Spannung vom Zigarettenanzünder versorgt wird und auch eine Funkempfänger-Version vorliegt.

Pin-Belegung der Kontaktleiste

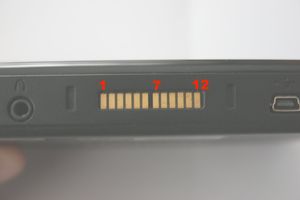

Bild der Kontaktleiste des PNA470, das Display zeigt nach oben

Die Pin's der Kontaktleiste sind folgendermaßen belegt:

• Pin 1: TMC-Antenne
• Pin 2: GND von Netzteil Pin 4 (vergleiche USB-Anschluss)
• Pin 3: Audio (out links)
• Pin 4: Audio (out rechts)
• Pin 5: MIC???
• Pin 6: Data FB-Empfänger
• -- Steg --
• Pin 7: Data USB???
• Pin 8: Data USB???
• Pin 9: Data USB???
• Pin 10: GND
• Pin 11: GND
• Pin 12: +5V Netzteil

Der Pin 1 ist der Pin auf der Seite der Kopfhörer-/TMC-Antennen-Buchse (siehe Foto)

Pin-Belegung der USB-Buchse

Bild: USB-Buchse
Erklärung: USB und seine Kabel

• Pin 1: +5 Volt DC
• Pin 2: Daten -
• Pin 3: Daten +
• Pin 4: GND (nur bei Stecker von Netzteil > 500 mA)
• Pin 5: GND

Die Mini-USB-Buchse befindet sich am PNA und am Active Cradle. Jedoch werden, nach bisherigen Erkenntnissen, die Datensignale nicht von der USB-Buchse am Active Cradle an den PNA470 weitergegeben.

Im Active Cradle und PNA befindet sich hinter der USB-Buchse eine elektronische Schaltung, welche prüft ob der Pin 4 und der Pin 5 beschaltet sind. Ist dies nicht der Fall, so funktioniert das Active Cradle und die Lenkradfernbedienung nicht und/bzw. der Akku des PNA wird nicht geladen oder nur eingeschränkt geladen.

Der USB-Anschluss eines PC's kann gemäß Spezifikation einen maximalen Strom von 500 mA liefern. Das Medion Netzteil kann dagegen einen Ladestrom von 1000 mA zur Verfügung stellen, wodurch der Ladevorgang deutlich beschleunigt wird. Um die Ladefunktion zu optimieren, muss das Gerät erkennen können ob nun ein Ladestrom von max. 500 oder 1000 mA genutzt werden kann. Hierfür wird der Pin 4 der USB-Buchse verwendet: Bei einem USB-Kabel zur Verbindung mit dem PC ist dieser Pin 4 nicht beschaltet, bei geeigneten Netzteilen liegt dieser dagegen auf Masse.

Pin-Belegung der TMC - Steckers

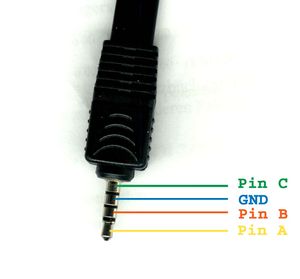

Bild des 4-Poligen Klinkensteckers

• Pin C: TMC-Antenne
• GND: Masse
• Pin B: unbelegt
• Pin A: unbelegt

Pin-Belegung des Kopfhörersteckers

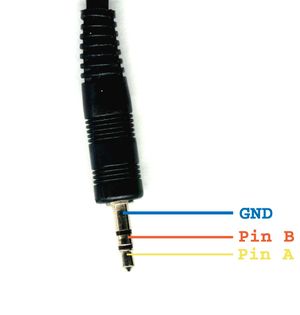

Bild des 3-Poligen Klinkensteckers

• GND: Masse
• Pin B: rechter Tonkanal
• Pin A: linker Tonkanal

Pin-Belegung des Mikrofonsteckers

• GND: Masse
• Pin B: Unbelegt
• Pin A: Pluspol des Mikrofons
